尊敬的用戶，感謝你使用本公司產品，為使本公司設備在貴方的生產使用過程中發揮良好的機械性能的作用，在開機前請你仔細閱讀產品說明書，如有疑問，請及時與我公司聯系，如對本公司的產品有良好的技術創新或者建議，希望能及時和我方溝通，本公司將本著不斷開拓進取的精神，虛心接受，合作共贏共同發展，再次感謝你的信任和支持。
一：塑料磨粉機的類型及用途
塑料磨粉機可分為磨盤式和刀盤式兩種，磨盤磨粉機主要是靠兩個磨盤之間的間隙對物料進行切割研磨，刀盤式磨粉機是靠物料和刀盤的撞擊進行研磨，塑料磨粉機是經過多年來的實際使用性能和操作進行命名，佳諾機械是在吸收和引進國外先進設備基礎上，為滿足廣大客戶需求進行設計和研發成功的，他是加工研磨PVC，高密度PE，PS,SBS，發泡PE，EVA，軟制PVC等熱塑性物料，植物纖維及皮革等物料的理想設備。也是塑料制品邊角料回收利用的加工設備，為塑料制品企業解決廢品積壓降低成本的好幫手，具有產量高，能耗低，磨粉目數可任意調節，維護保養方便，環保無污染等優點，與同類產品相比又提升一個新的臺階。
二：塑料磨粉機性能特點
1：本機使用水循環及風冷卻，適用于熱塑性物料加工。
2：本機主軸磨盤的高速旋轉而產生高速旋轉氣流（局部渦流）是進入的物料高速運動與磨盤，刀盤發生強烈的碰撞與切割而成粉狀。
3：磨盤，刀盤經過專業設計，采用SKD11材質及高密度耐磨鋼鑄造工藝，經過熱處理及真空淬火，耐磨性好。
4：該機結構緊湊，體積小，只需打開門蓋即可維護和保養，全密封，無粉塵遺漏。
5：配有風送及出料裝置，確保物料冷卻均勻，冷卻速度快。
6：配有加料機，控制物料加料量，除塵裝置減少粉塵。
7：設計美觀大方，布袋式除塵器，除塵集料二合一，也可配脈沖除塵器，屬于環保型的優質產品，更換機內易損件方便與同類產品相比拆裝容易節約時間2小時，安全可靠。
8：產量高，根據不同的物料產量可提高20%左右，目數可在10-100目之間任意調節。
三：主要技術參數
1、框架結構，不銹鋼管道旋風器。
2、管道、軸承座、箱體采用水冷和風冷，全自動溫控裝置。
3、振動篩30目國標篩網。
4、獨立電控箱，國內品牌電器，數顯電流表全自動控制。
5、歐式帶輪、抱箍式管道連接設計，便于拆裝。
6: 磨盤數量： 一套 （動刀1把/定刀1把）
7: 主軸轉速： 3700rpm
8: 整機重量 1800kg
9: 粉碎磨盤直徑： 600mm
10： 產量： 200-350kg/h(根據物料粗細決定)
11:振動篩： 1000mm（帶彈力球）
12:工作電壓： 380V/50Hz
13：外形尺寸： 1800mm*2300mm*3600mm
14：主電機： 45KW( 西門子電機)
四：機械結構與工作原理

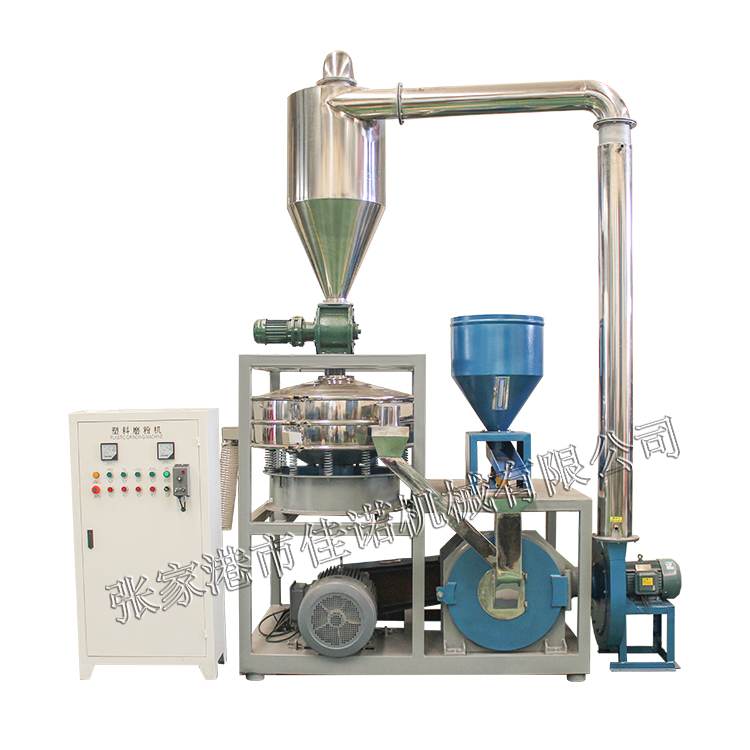

該機主要由進料斗，喂料機，機殼，磨盤，主軸，刀盤，主電動機，出料風機，積塵裝置，機架，振動篩，電器箱組成。
工作原理：物料由進料斗通過震動喂料機進入機體，由主軸帶動的磨盤高速旋轉與定刀發生強烈碰撞，將物料切割成粉狀，再由出料風機將粉體送入旋風分離器內分離，粉料由關風機送出到振動篩，空氣由集塵裝置排出。
五：安裝，試車使用操作要求說明
1A：熟悉產品說明書，本機結構，電器按鈕作用。
2A：安裝步驟
1：將設備機架部份平穩安裝在合適位置，機械四周留有操作與維修空間。
2：將旋風分離器固定在關風機上，再將除塵器與旋風分離器管件連接好。
3：連接好電源，水源（380V50HZ三相四線制），特殊電壓根據用戶當?shù)貫闇?zhǔn)。
4：整機安裝完畢檢查各固定部位螺絲是否擰緊。
3A：安裝完畢后，根據不同物料調整塑料磨粉機（磨盤）門上的調節螺栓，刀盤式磨粉機需要把動刀盤拆下來，加減調整墊圈，可調節磨盤間隙（用塞尺測量動刀盤與定刀盤四周間隙一樣）轉動主軸，確保沒有異常響聲后，核對主電機，風機，振動篩，關風機旋轉方向與箭頭方向一致，確認方向無誤方可啟動主機，啟動后當機器達到正常轉速時方能投料生產。
4A:選料要適當（4-8mm）要控制進料量，不能是電流過載，主電動機按電流表指示不得超過電機額定電流，電機溫度不得超過80度，否則主電機將燒壞，切記不能有金屬，石塊等硬質物料誤入機內損壞磨盤或者刀盤。
5A：發現機器運轉時有異常聲響，應立即停機檢查故障后才能繼續工作。
六：塑料磨粉機功能說明
1：加料機的功能是把物料均勻送到磨盤室內。
2：塑料磨粉機由主軸磨盤的高速旋轉與定刀盤高速旋轉是進入的物料高速運動與磨盤，齒板，發生碰撞，切割而成。
3：風機的功能是將磨好的物料從磨盤室輸送到旋風分離器內。
4：旋風分離器的功能是將磨好的物料和風機產生的氣流進行分離。
5：關風機的功能是將磨好的物料均勻送到振動篩內將風隔離在旋風分離器內。
6：振動篩是將磨好的物料按照自己的目數要求進行分選，成品物料包裝，不合格物料通過管道回到磨盤室內重新研磨。
7：除塵器的作用是將旋風分離器內的風和少量物料隔離出來。
七;優質塑料磨粉機使用操作產品說明
1：磨粉機根據不同的物料和不同粗細的粉末，調整磨粉機門上的調節螺絲，可調節磨盤間隙，調節螺栓共4只，需要同時調節，螺母鎖緊后，用塞尺測量磨盤之間的間隙，確保四個面的間隙一樣，通常情況下在40-120絲左右。PVC刀盤式磨粉機則需要把動刀盤拆下來后，靠調整墊圈來控制目數。
2：在生產過程中應經常檢查冷卻水是否正常流通。
3：開機步驟，先開磨粉機主機，電動機達到正常轉速時，再開風機，關風機振動篩，最后開加料機。
4：關機步驟，先關加料機，當磨盤室里面沒有物料后再關磨粉機主機，主機停止后，再關風機，關風機和振動篩。
八：立式塑料磨粉機維修保養
1：定期打開門蓋，檢查刀盤緊固螺絲，不得有松動，刀盤在使用磨損后，可拆下刀盤，重新修復后可繼續使用。
2：潤滑油主機軸承使用高溫潤滑油，每周加注潤滑油兩次。
3：風機內部與風管內壁每月檢查并清除其板結的粉塵，除塵布袋視除塵情況，不定期進行清洗工作。
4：主電機每5個月維護一次，清除電機粉塵，加注潤滑油，加油時拆除排油孔螺絲，由注油口注入新油，看到有新油排出即可。
九：塑料磨粉機更換磨盤和刀盤的方法
1：更換定刀，打開門蓋，拆下定刀盤壓環螺絲，取出壓環即可取出定刀，取出定刀之前，標記好齒板方向和位置，磨盤需要做好記號，重新安裝時，按照原有記號及方向裝刀盤，再裝壓環，固定好壓緊螺絲，確保刀盤任何一顆螺絲都不得有松動，否則會造成刀片高出部分磨損，機器抖動過大，按轉好后，動，定刀盤間隙不得低于0.5mm，啟動主機，確保高速運轉無異?，F(xiàn)象。
2：更換動刀，寫下主軸螺母，拉出刀盤，卸下動刀安裝螺絲，即可更換刀盤，換好刀盤固定鎖緊螺絲時，確保刀具定位槽卡在刀架板上，不得偏移位置，固定好所有螺絲，檢查無誤，如有碰刀部分，修磨好后，動，定刀間隙不得低于0.3mm，啟動主機，確保高速運轉無異常響聲現象。
十：PVC磨粉機安全生產注意事項
1：主機每周加注潤滑油兩次，各電機每3個月加注潤滑油一次。
2：確保開機時通冷卻水，進水壓力不得超過0.2公斤，水溫20度左右（接循環水步驟;軸承座下進水，上出水接磨盤下面進水口，磨盤出水口連接箱體下進水口，箱體出水口接管道下進水口，管道出水口排入儲水池，循環利用）。
3：出水口不得堵塞，否則造成冷卻隔層變形。
4：各處管道連接口需要做密封。
5：電機電流不得超出主電機功率額定電流，溫度不得超過80度，否則電機燒壞。
6：各電機運轉方向不得反向。
7：進料不得有金屬，石塊等雜物。
8：如有異常聲音，需停機檢查，排除故障后方可重新啟動。
9：熱塑性物料加料不可過多，否則物料溫度過高而融化結塊。
10：經常清理除塵布袋，保持通風，否則影響產量和成品物料目數，嚴重時可造成物料溫度過高。
十一：PE磨粉機簡易故障判定排除方法
1：粉塵大，檢查連接風機是否漏風，固定好關風機法蘭螺絲，必須密閉無縫隙，檢查關風機下口是否有結塊物料。
2：主機空轉電流過大，檢查接線是否正確，傳動皮帶是否過緊，主軸是否缺油，軸承是否損壞或者有異常響聲。
3：噪音變大，檢查是否撞刀，軸承是否運轉正常。
4：產量低，間隙不合理或者刀盤磨損，物料顆粒過大。
5：機器震動，輕微震動需在地腳墊上橡膠墊，太大震動需要把磨盤或者刀盤重新做動平衡。
如遇不可判定的故障，請及時聯系我公司技術人員。
